Riparazione e allineamento sintonizzatore FM Grundig RT50
Mi è stato inviato per posta da un cliente di Valeggio sul Mincio in provincia di Verona un sintonizzatore Grundig RT50 FM da riportare in vita.
Il sintonizzatore presentava diversi problemi che ne compromettevano il corretto funzionamento, rendendo necessario un intervento di riparazione e successiva messa a punto secondo le specifiche originali del costruttore.
Come prima cosa tutte le valvole sono state controllate con il provavalvole e sono risultate sottosoglia rispetto ai valori di riferimento dello strumento.
Una volta sostituite le vecchie valvole, ho iniziato le verifiche strumentali sulla sezione di media frequenza. Le misure hanno evidenziato che la sezione risultava fuori specifica sia per quanto riguarda i valori capacitivi sia per quelli induttivi. È stato quindi necessario intervenire sui componenti del circuito per riportarlo alle condizioni previste.
Ho provveduto alla sostituzione dei condensatori che presentavano valori non conformi e al ripristino di un trasformatore di media frequenza il cui filo dell'avvolgimento risultava ossidato e il cui nucleo ferromagnetico era crepato. Per il trasformatore si è reso necessario riavvolgere un nuovo filo smaltato, ripristinando le caratteristiche necessarie al corretto funzionamento della sezione di media frequenza.

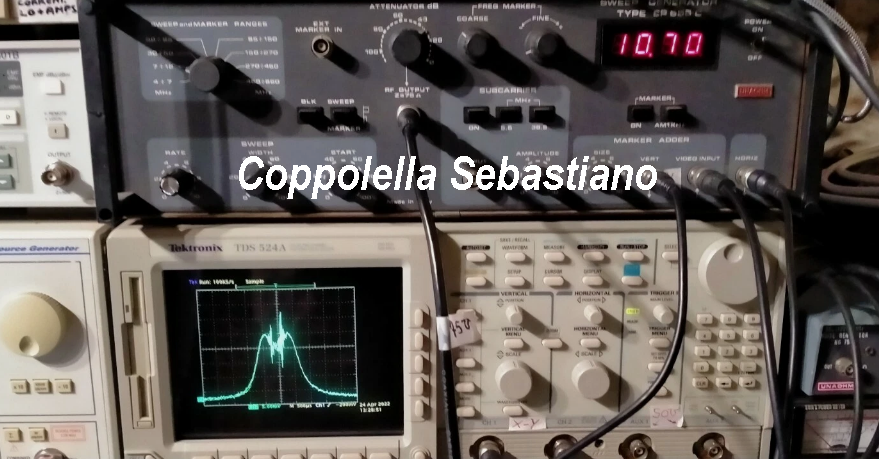

Ho eseguito successivamente la relativa taratura utilizzando un generatore sweep e un oscilloscopio. La risposta del filtro è stata verificata strumentalmente, intervenendo sulle regolazioni fino a ottenere la corretta risposta in frequenza della sezione.
Ho inoltre verificato il circuito detector (rivelatore), che risultava anch'esso fuori specifica. Il problema principale era il condensatore di volano che oltre essere fuori tolleranza aveva un elevato ESR, ho proceduto alla sua sostituzione con un modello assiale equivalente e ho eseguito la taratura del rivelatore utilizzando nuovamente generatore sweep e oscilloscopio.

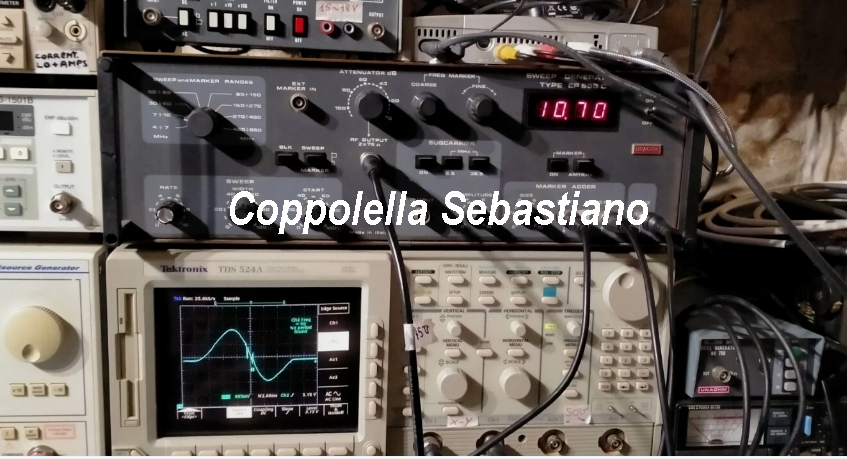

La regolazione è stata effettuata osservando la curva a S all'oscilloscopio.
Completate le operazioni sulla sezione di media frequenza e sul detector, ho effettuato un allineamento generale del sintonizzatore, intervenendo anche sulla sezione di sintonia per verificare e ottimizzare il corretto funzionamento dell'apparecchio. Ho quindi eseguito la taratura del decoder stereo utilizzando un generatore stereo, verificando il corretto funzionamento della sezione stereofonica e completando l'allineamento del sintonizzatore.
Al termine dell'intervento elettronico ho eseguito anche il ripristino estetico del mobile.

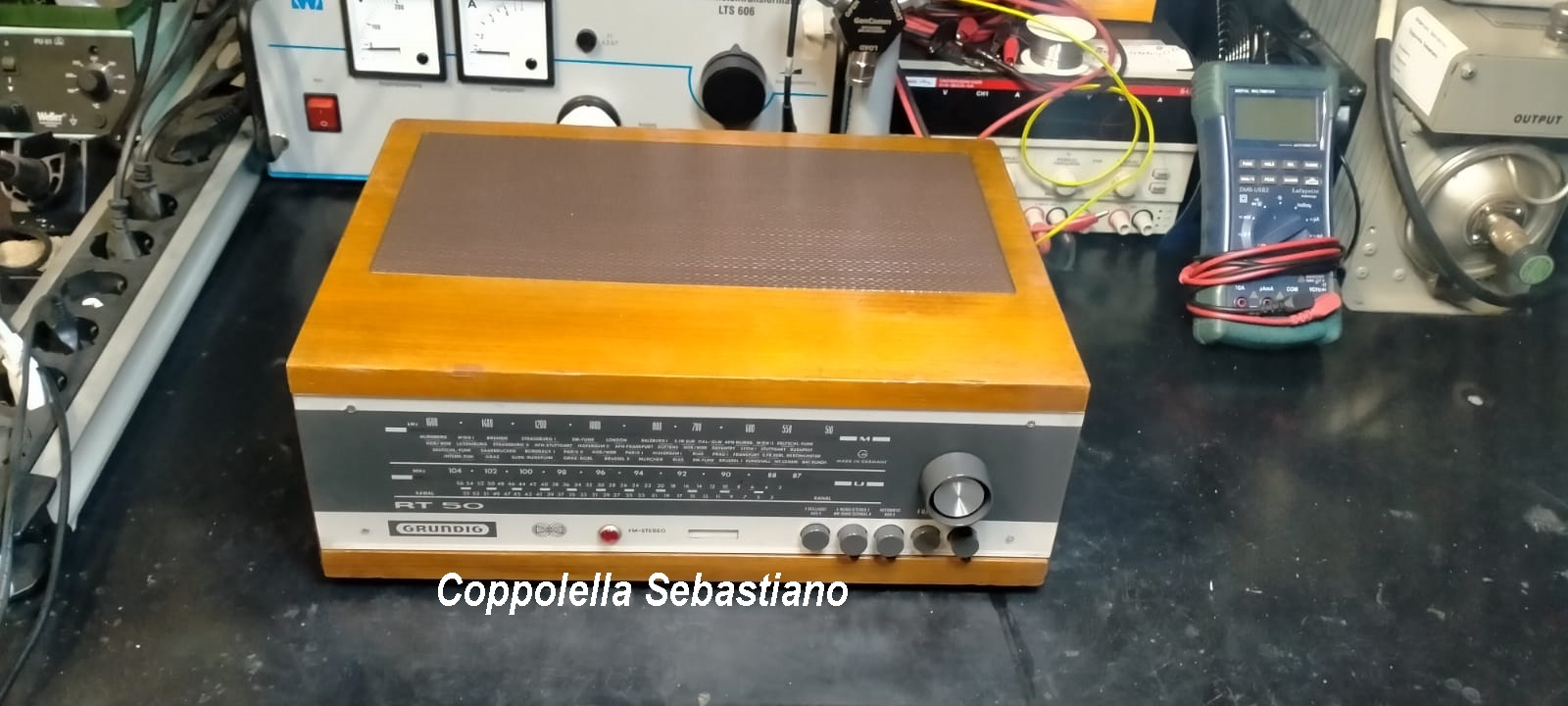

La griglia superiore è stata smontata e fatta riverniciare, mentre le parti in legno del mobile sono state accuratamente trattate e lucidate con cera, riportando la finitura esterna a un aspetto più curato e coerente con l'originale.
