Installazione antenna Hexbeam 6 a Castel San Pietro Terme (BO)
Realizzazione di un'installazione radioamatoriale HF con antenna Hexbeam 6 bande presso un cliente a Castel San Pietro Terme, in provincia di Bologna.

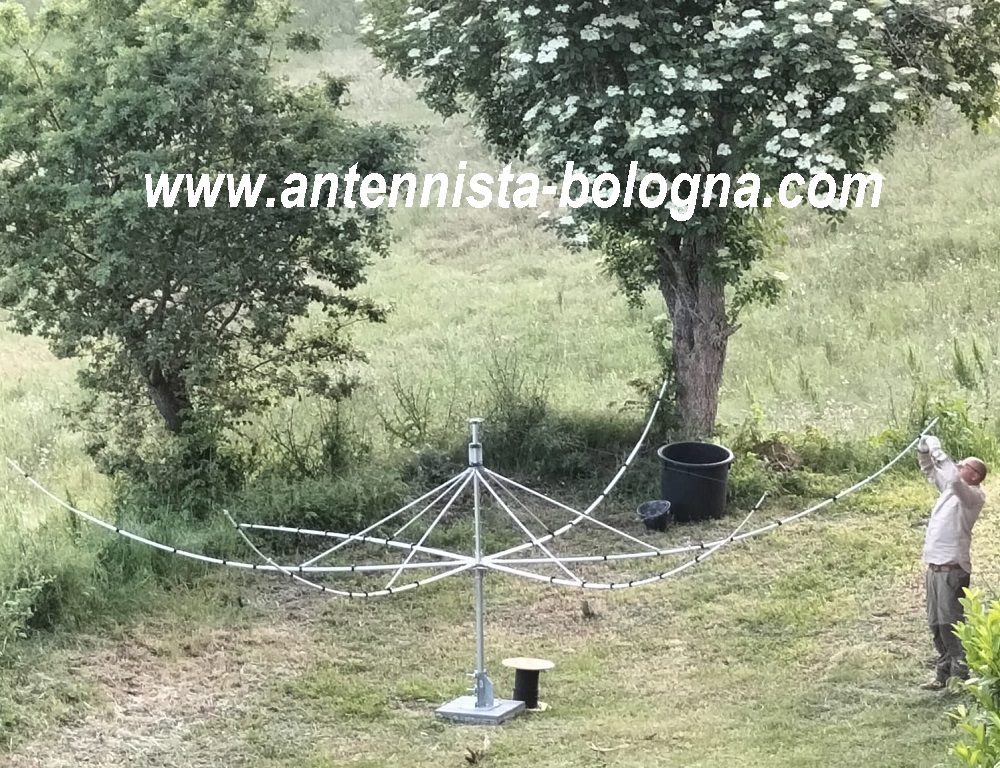

Preassemblaggio e prove della Hexbeam 6 bande
Prima di procedere con l'installazione presso il radioamatore a Castel San Pietro Terme, in provincia di Bologna, ho scelto di assemblare e provare l'antenna Hexbeam-6 direttamente presso la mia sede.
Questa fase preliminare mi ha permesso di verificare il comportamento dell'antenna in campo aperto e, allo stesso tempo, di simulare le principali operazioni che sarebbero state necessarie durante l'installazione.
In particolare, ho voluto verificare anche la difficoltà di movimentare e sollevare l'antenna durante la salita, considerando gli spazi e le condizioni operative che avrei incontrato sul posto. Ho quindi simulato il fissaggio dell'antenna lavorando sui tre pioli, così da poter valutare in anticipo le modalità più pratiche per portare a termine l'installazione in sicurezza.
Il preassemblaggio non è stato quindi soltanto un modo per preparare l'antenna, ma una vera e propria prova generale del lavoro: verificare il montaggio, prendere confidenza con l'ingombro della struttura e organizzare le operazioni di sollevamento e fissaggio prima di intervenire direttamente presso il cliente.
Foto:

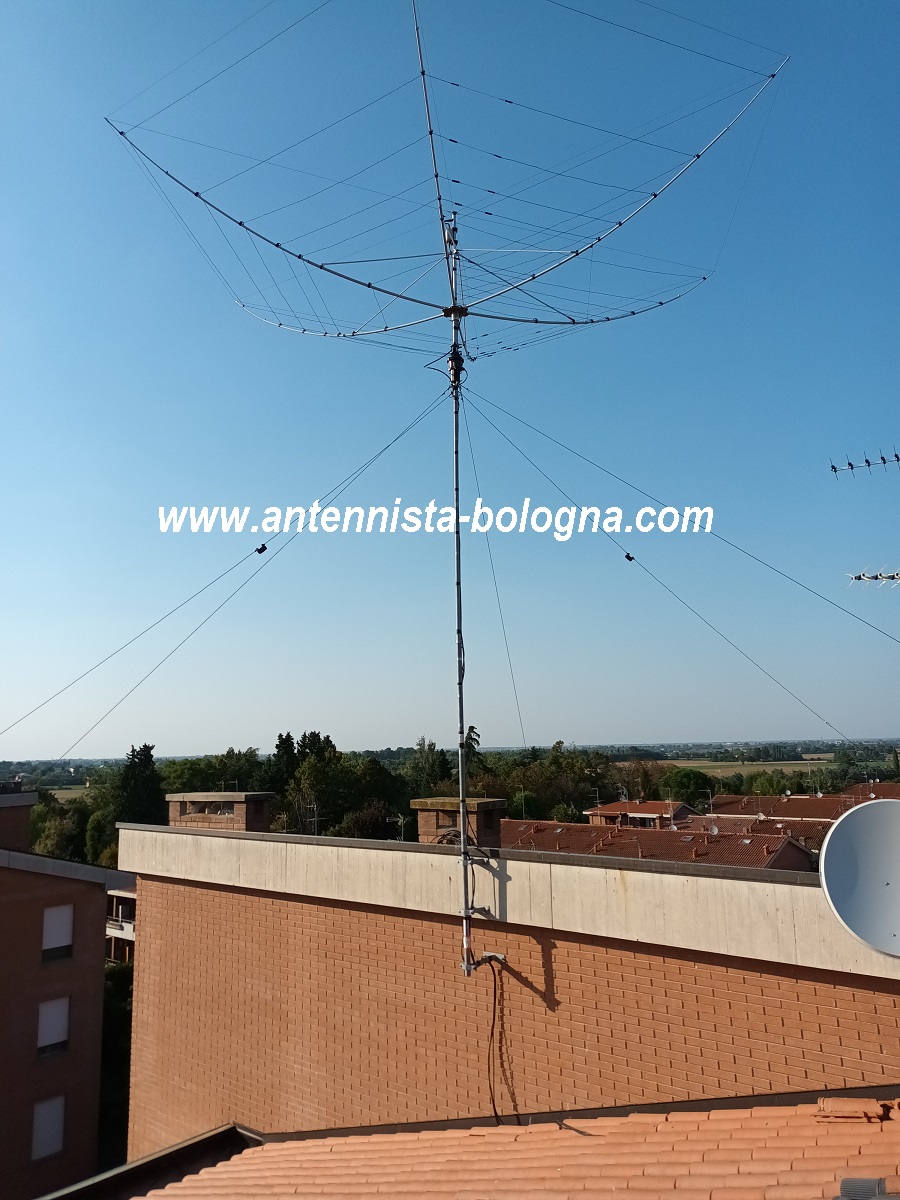

Installazione della Hexbeam sul tetto
Dopo la fase di preassemblaggio e le prove effettuate presso la mia sede, l'antenna è stata nuovamente smontata e trasportata presso il cliente a Castel San Pietro Terme.
L'assemblaggio definitivo è stato eseguito direttamente sul tetto. Una volta completato il montaggio della Hexbeam 6, ho proceduto con la rimozione della vecchia antenna e all'installazione di un rotore Yaesu G-450, senza la gabbia.
Per il posizionamento dell'antenna ho utilizzato una modalità che mi ha permesso di mantenerla perfettamente in equilibrio durante la salita. Ho impugnato la struttura nella parte centrale e tenuta in appoggio sulla spalla, mantenendola in equilibrio mentre salivo sui pioli, fino a raggiungere il punto in cui poterla agganciare al mast del rotore.
Una volta fissata l'antenna al palo del rotore, ho potuto procedere con la prima regolazione e con la taratura finale.
La taratura dell'antenna
L'antenna è stata inizialmente posizionata a circa 5-6 metri dal punto più basso del tetto. A questa altezza ho effettuato le regolazioni necessarie per ottenere un ROS inferiore a 1,4:1 sulle bande operative previste.
La posizione del palo ha inoltre favorito il lavoro di taratura. Il palo era infatti già stato installato alcuni anni prima da me, in occasione di una precedente installazione di una Hy-Gain AV-640.

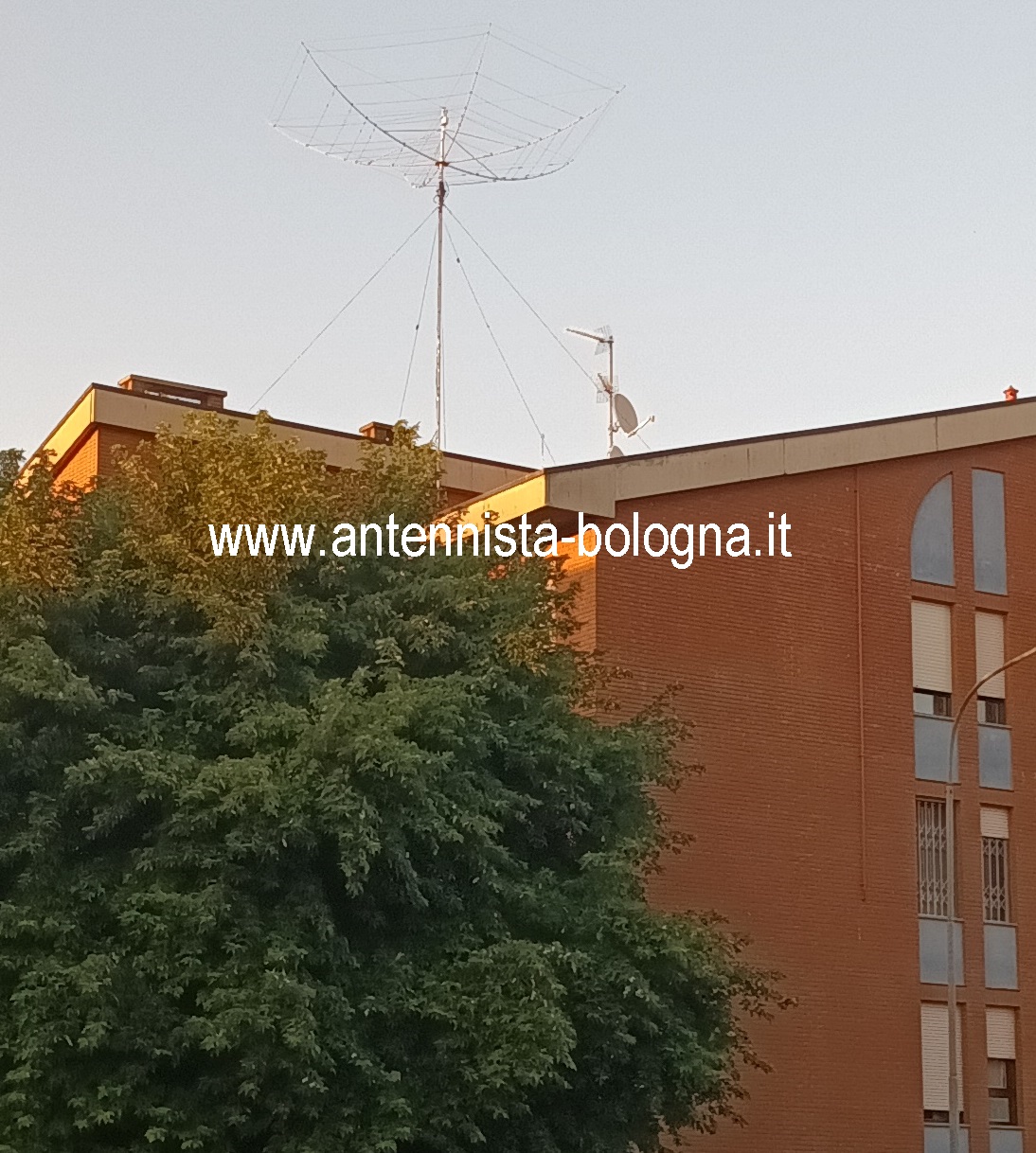

Come si può vedere nelle fotografie, il palo è collocato su un muretto esterno. Questa posizione permette alla Hexbeam 6 di rimanere maggiormente libera dagli elementi circostanti che potrebbero influenzarne il comportamento e rendere più difficoltosa la regolazione dell'antenna.

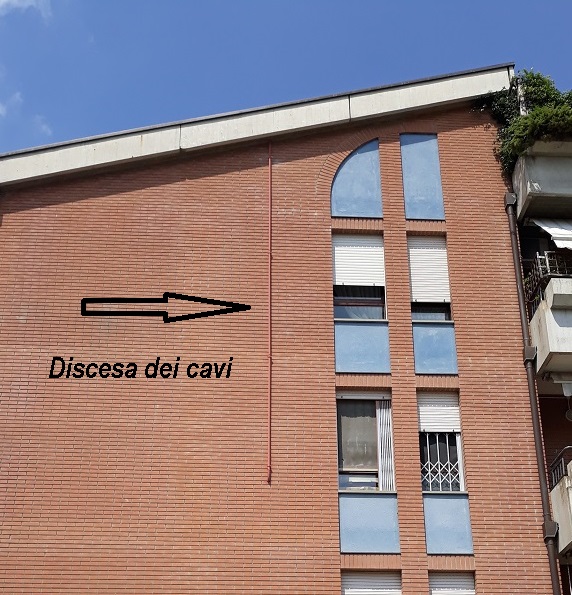

La posa dei cavi coassiali
Particolare attenzione è stata dedicata anche alla posa dei cavi. I cavi coassiali, Ultraflex 10 , sono stati inseriti all'interno di un tubo metallico da 40 mm, del tipo normalmente utilizzato per gli impianti del gas. Il tubo è stato precedentemente verniciato presso la mia officina, dello stesso colore della facciata del condomino, in modo da ottenere una protezione adeguata e un risultato esteticamente più ordinato e integrato con l'installazione.
