Cablaggio strutturato in fibra ottica multimodale con installazione di due cassetti ottici presso azienda
In questo progetto ho realizzato il cablaggio di due cassetti ottici presso un'azienda, utilizzando fibra ottica multimodale OM4 loose tube e connessioni LC duplex per la realizzazione dei collegamenti dell'infrastruttura di rete.
L'intervento ha previsto la gestione e l'organizzazione delle fibre all'interno dei cassetti ottici, con particolare attenzione alla disposizione dei collegamenti, alla pulizia del cablaggio e alla corretta sistemazione delle terminazioni.

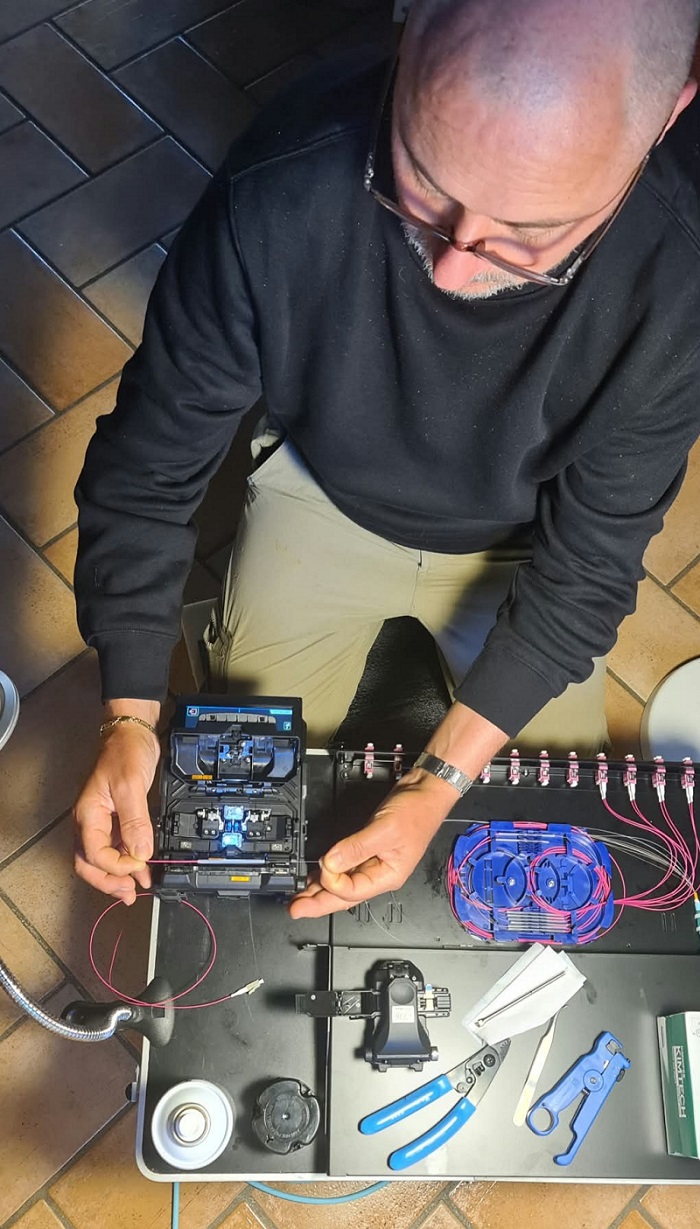

Per agevolare le operazioni di giunzione, ho rimosso i cassetti ottici dagli armadi rack e li ho appoggiati su un tavolino da lavoro, come mostrato nella fotografia. Questa soluzione mi ha consentito di lavorare in una posizione più comoda e di gestire con maggiore precisione le fibre durante le operazioni di giunzione.
La fibra ottica multimodale OM4 è una soluzione utilizzata nelle infrastrutture di rete aziendali e nei data center, dove è richiesta una trasmissione dati ad alta velocità su distanze compatibili con le caratteristiche della tecnologia.
Per questa installazione ho curato il cablaggio dei due cassetti ottici, organizzando le fibre in modo da ottenere una struttura ordinata e facilitare l'identificazione dei collegamenti. Ho inoltre gestito l'inversione della polarità direttamente sul collegamento permanente, secondo lo schema previsto per l'infrastruttura.
Tutti i pigtail in fibra ottica sono stati attestati mediante giunzione a fusione, realizzando il collegamento tra le fibre del cavo loose tube e le terminazioni ottiche LC duplex all'interno dei cassetti.
Ripristino di fibre ottiche danneggiate
La stessa tecnica di giunzione a fusione può essere utilizzata anche per ripristinare collegamenti in fibra ottica danneggiati, ad esempio in caso di tranciamento di un cavo loose tube. In questi casi, l'intervento può prevedere l'inserimento di una cassetta di giunzione e, quando necessario, l'impiego di una tratta di cavo di scorta per ripristinare la continuità del collegamento.
